Měřící karta LabJack T7

Kód: 905173

Výrobce: LabJack

Dostupnost: skladem

Záruka: 24 měsíců

15 706 Kč

12 980.00 Kč bez DPH

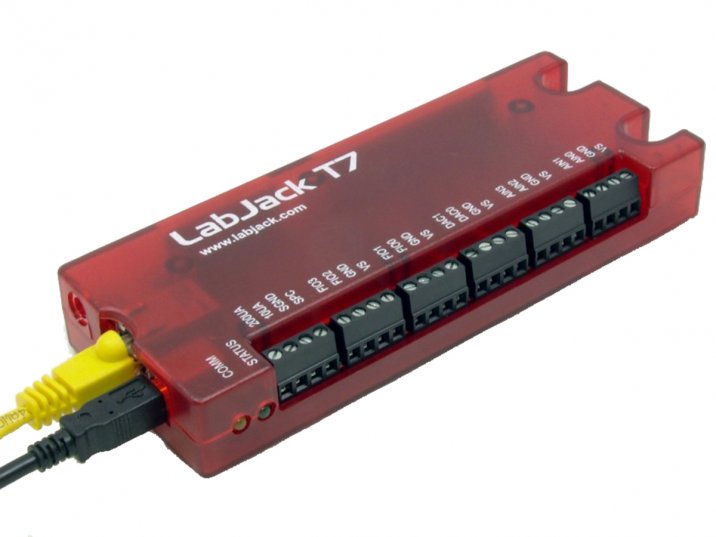

Měřící karta LabJack T7

Multifunkční DAQ s WiFi a Ethernetem  pro sběr dat a ovládání, z prakticky jakýchkoliv druhů senzorů. Data ze senzorů může posílat přes kterýkoli ze svých 3 komunikačních rozhraní. Se zesílenými vstupy instrumentace, softwarově volitelným nastavením zesílení, desítkami digitálních I/O funkcí a rozhraním Modbus TCP je T7 nejuniverzálnější multifunkční platformou DAQ. Mezi běžné aplikace patří laboratorní výzkum, průmyslové řízení a monitorování, automatizované testování a vývoj prototypů. Zařízení T7 jsou navíc schopna samostatného provozu spouštěním Lua skripů.

Odkaz na technické stránky výrobce.



základní vlastnosti měřící karty Labjack t7

Analog Input

  • 14x vestavěných analogových vstupů (16-24 bitů v závislosti na rychlosti a typu zařízení)
  • Možnost rozšíření až na 84 analogových vstupů s doplňkem Mux80
  • 16-bitový vysokorychlostní ADC (až 100 000 vzorků/s)
  • Softwarově konfigurovatelné nastavení rozlišení
  • Jednostranné vstupy (14) nebo diferenciální vstupy (7)
  • Rozsahy analogového vstupu: ±10V, ±1V, ±0,1V a ±0,01V
  • Všechny funkce analogového vstupu jsou softwarově programovatelné pomocí "Registru analogových vstupů"
  • Vysokorychlostní vzorkování konfigurovatelné pomocí Stream Mode. Rychlost až 100 kS/s
  • Snadné vzorkování a ovládání s nízkou latencí (méně než 1 ms)  pomocí Modbus Command-Response
  • Snadná integrace se senzory, jako jsou termočlánky, snímače zatížení, můstky a další...



Analog Output

  • 2 analogové výstupy (12-bit, 0-5V)
  • Generování tvaru vlny pomocí Stream Out
  • Integrovaná podpora LJTick-DAC pro více výstupů +/-10V



Digital I/O

  • 23x Digitální I/O
  • Podpora SPI, I2C a další... (Master only)
  • 5x PWM výstup s individuálním fázovým řízením
  • 5x Pulzní výstup s konfigurovatelným počtem, frekvencí a šířkou
  • 2x Frekvenční vstup vracející frekvenci i periodu
  • 2x Pulse Width Vstupy měří dobu strávenou vysokou a nízkou hodnotou a také pracovní cyklus
  • 2x Line-to-Line vstupy měřící čas mezi špičkami na 2 různých řádcích
  • 4x vysokorychlostní čítače
  • 6x softwarový čítač s funkcí debounce
  • 3x pár kvadraturních vstupů
  • Mnoho z těchto rozšířených funkcí DIO sdílí jednotlivé vstupy a nelze je používat současně. Viz část DIO Extended Features v technickém listu T7



Pevné proudové výstupy

  • 200 µA
  • 10 µA

Software & Driver



Proč labjack

  • Doživotní podpora
  • Specializovaná diskuzní fóra od výrobce i uživatelů LabJack

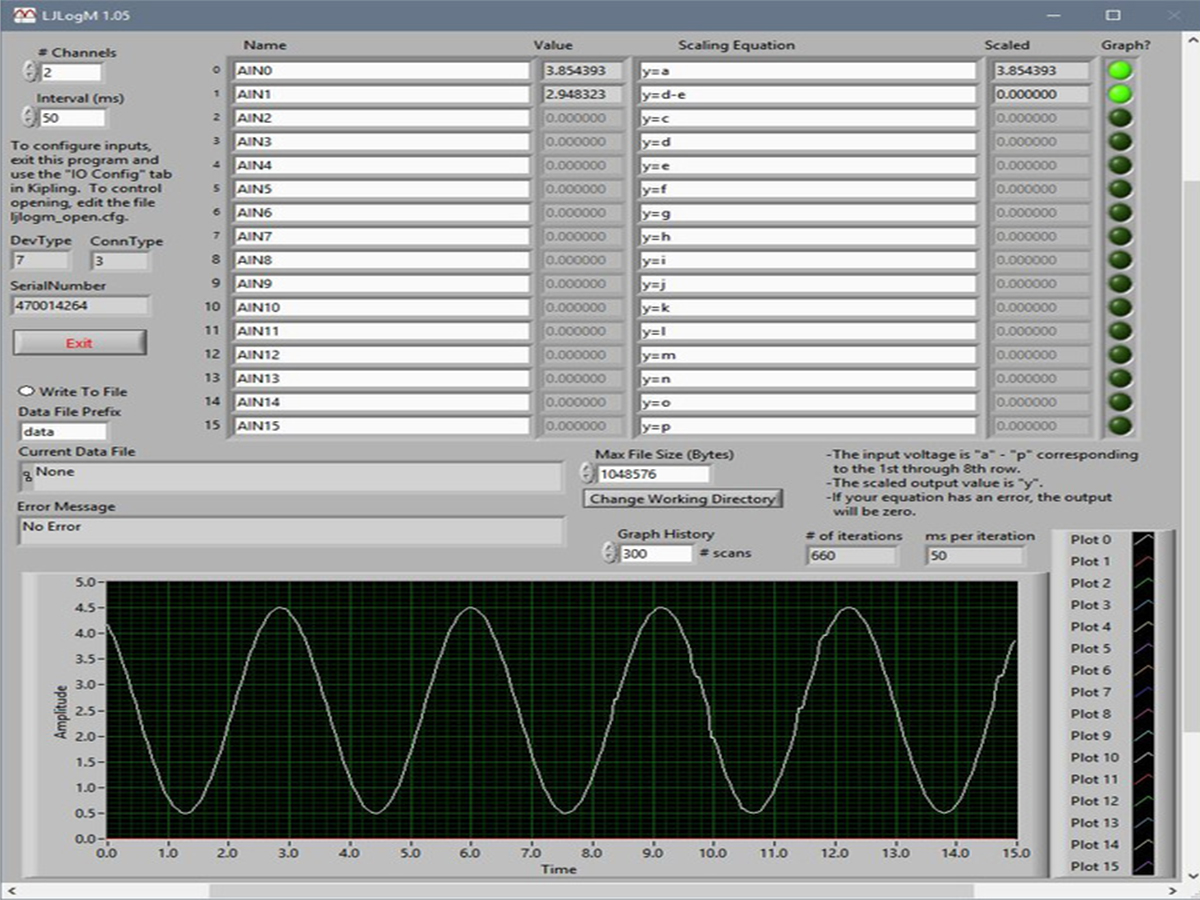

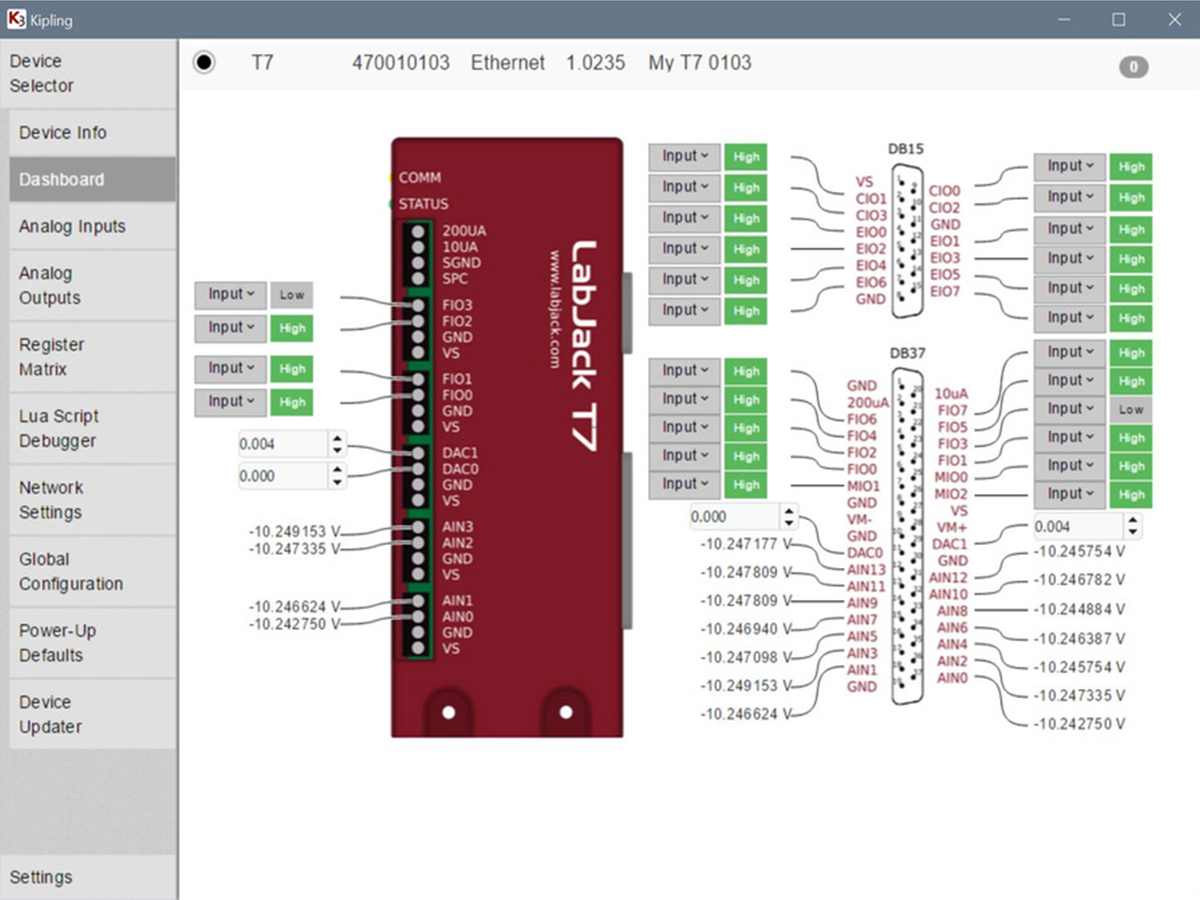

  • Bezplatné aplikace pro konfiguraci, testování a protokolování dat
  • Bezplatné příklady: Python, C/C++, LabVIEW[1], C#[1], Delphi[1], Java, MATLAB[1], VB.NET[1] a další
  • Modbus TCP – pro všechny platformy podporující TCP/IP, není potřeba žádný ovladač
  • Bezplatná knihovna LabJack LJM
  • Rozšiřující desky a příslušenství – Přidejte ±10V DAC, vstupy 4-20 mA, svorkovnice, reléové desky a další...



technické vlastnosti

  • Napájení: 5V
  • Rozměry: 75 x 185 x 30 mm
  • Provozní teplota: -40 až 85°C
  • Vestavěný snímač teploty CJC pro snadné odečítání teploty termočlánkem
  • Watchdog systém

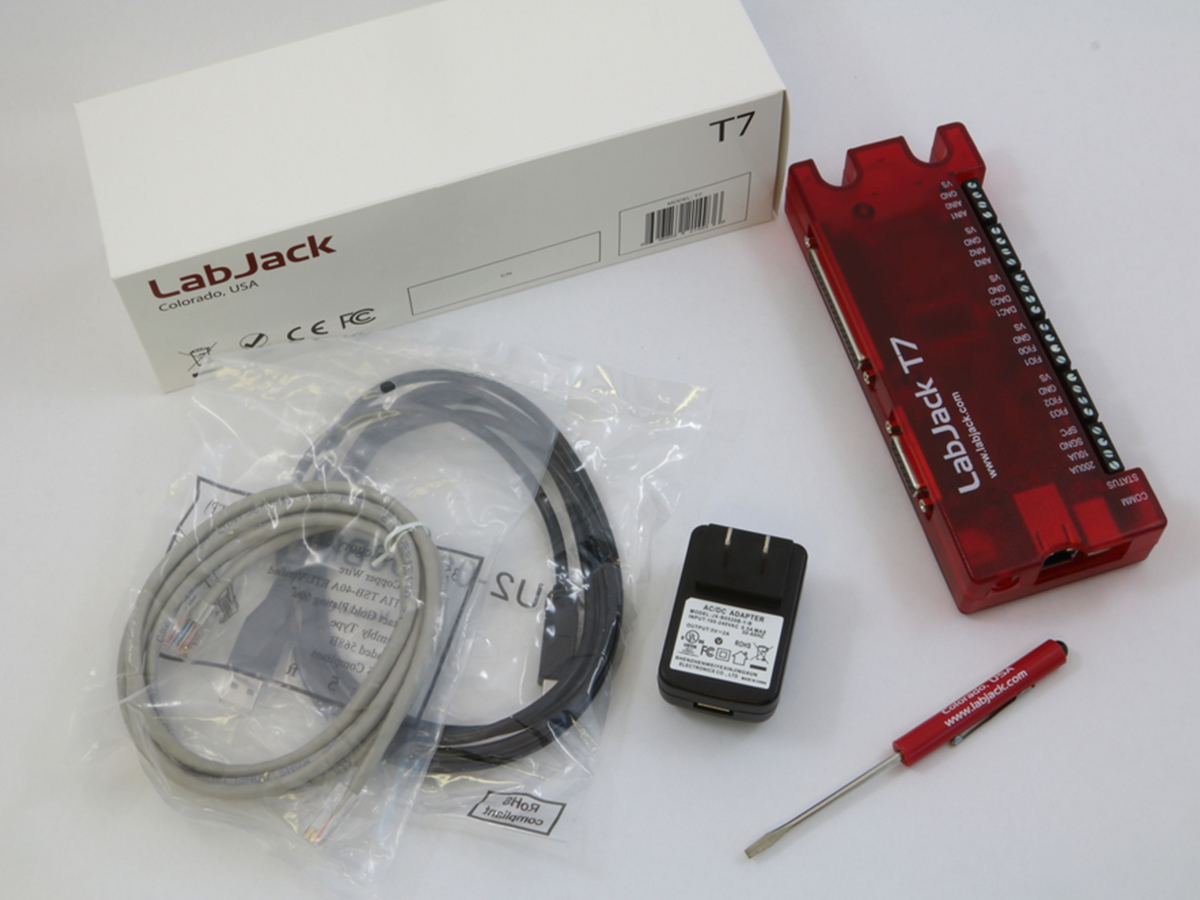

obsah balení

  • T7 měřící karta LabJack
  • Napájecí zdroj 5V
  • USB kabel
  • Ethernet kabel
  • Šroubovák
