CB37 rozšiřující karta pro Labjack U6, UE9, nebo T7

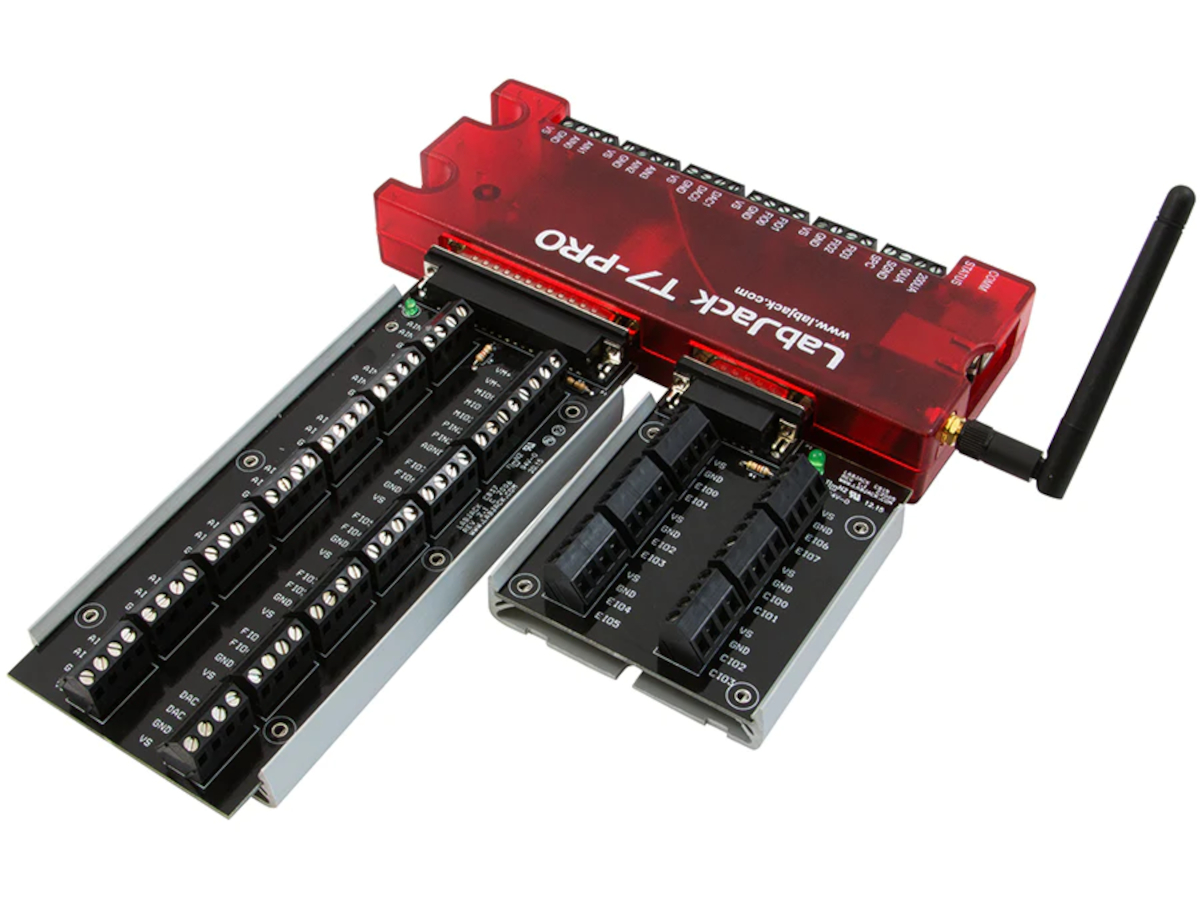

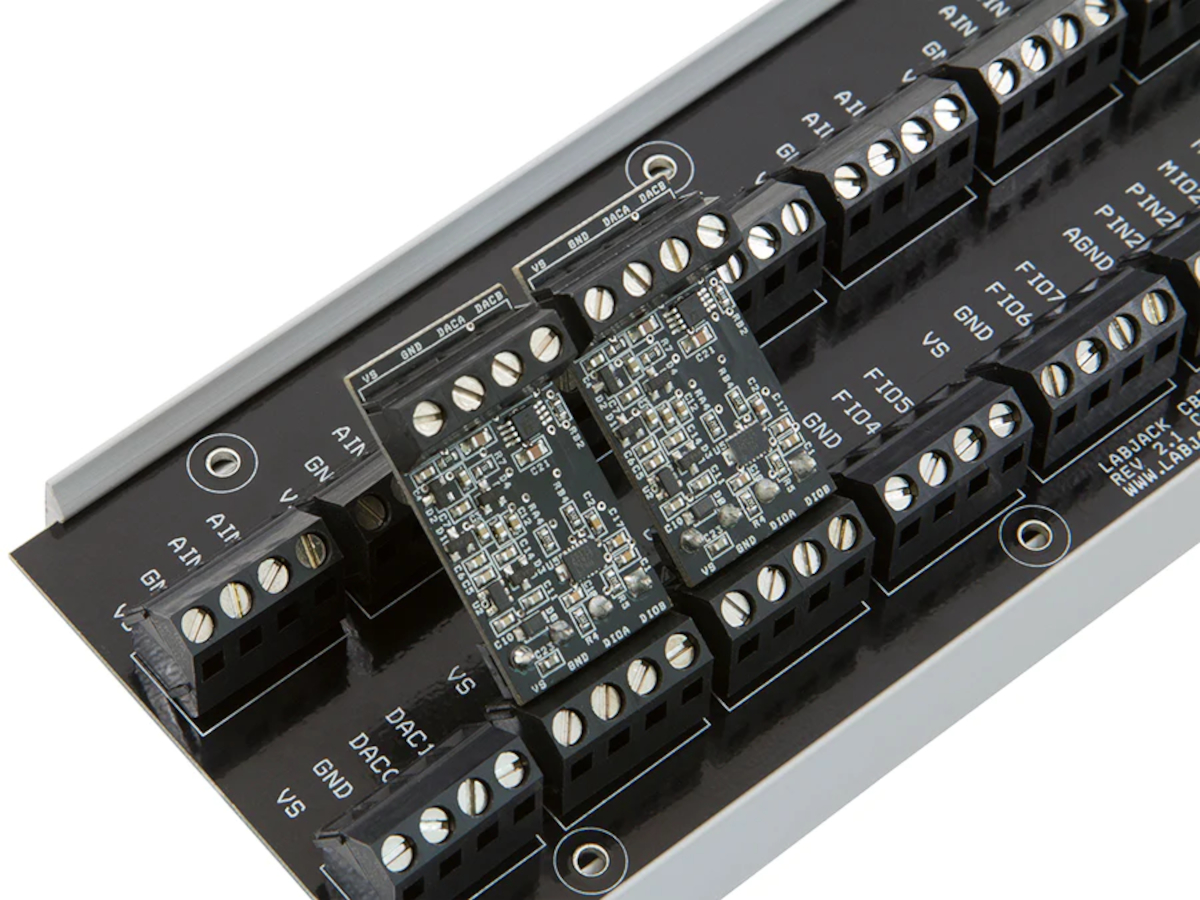

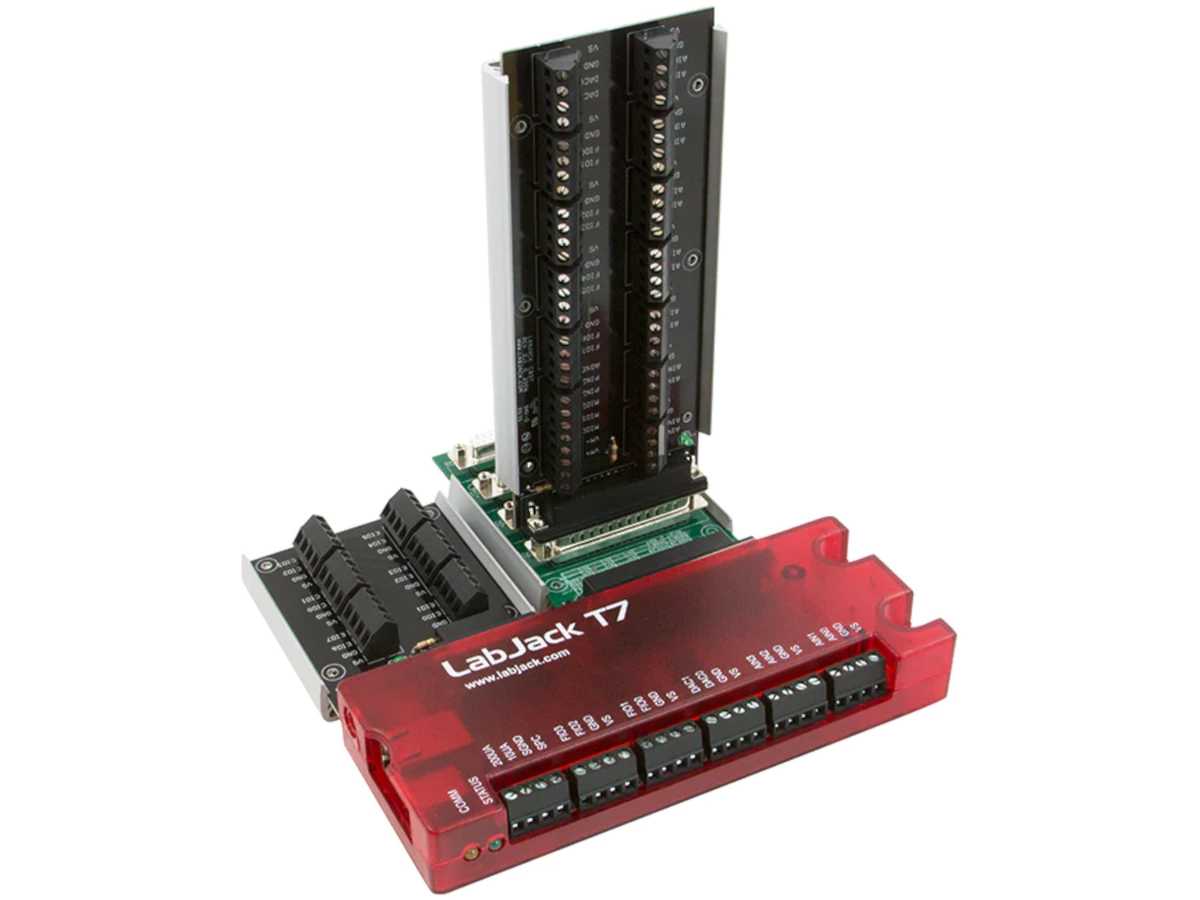

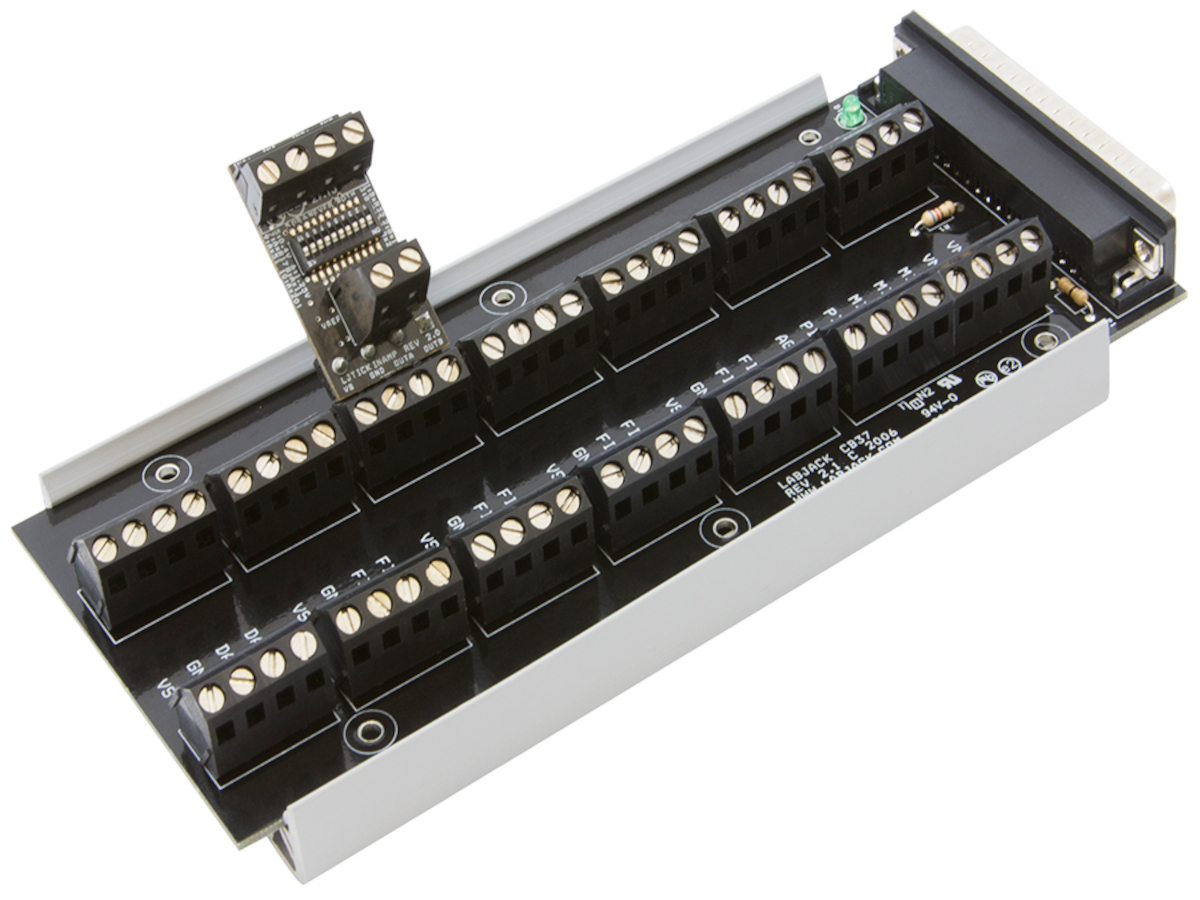

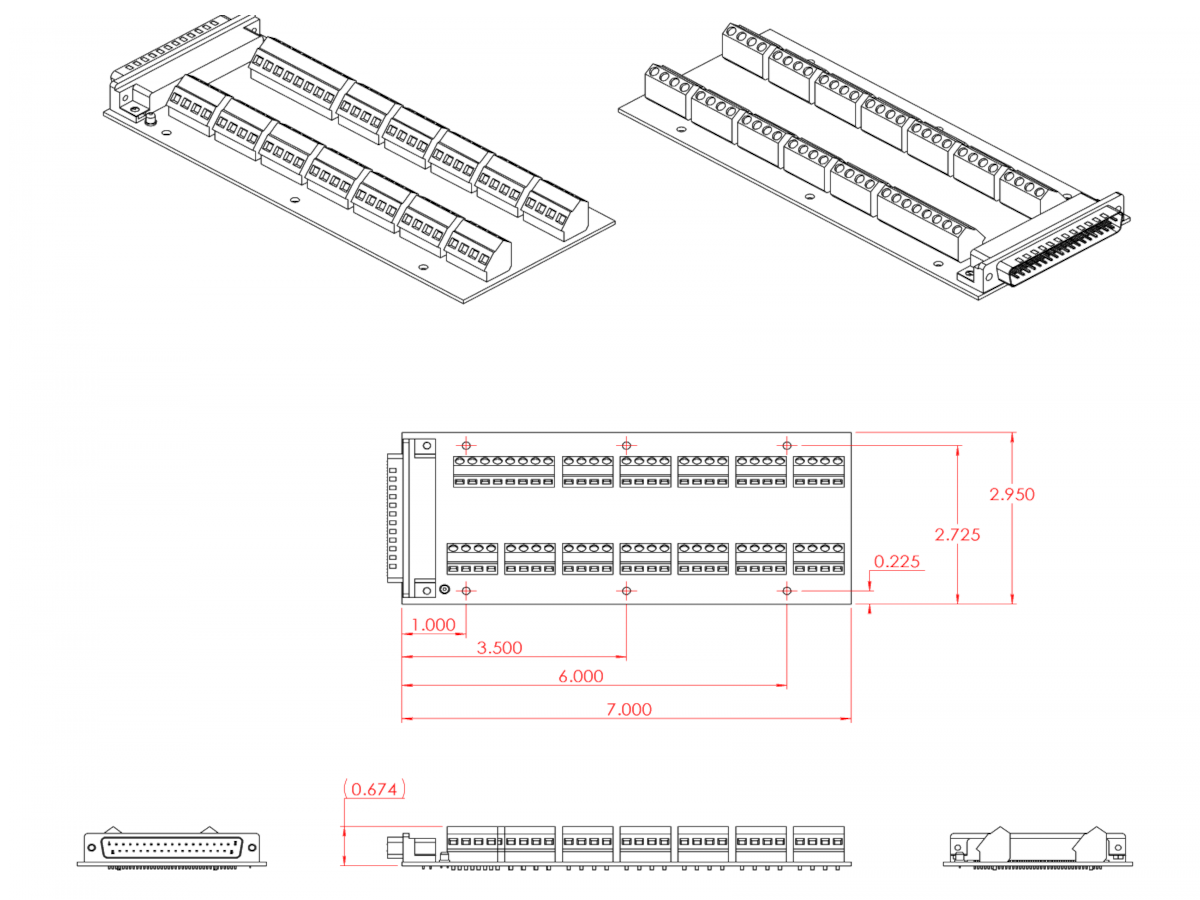

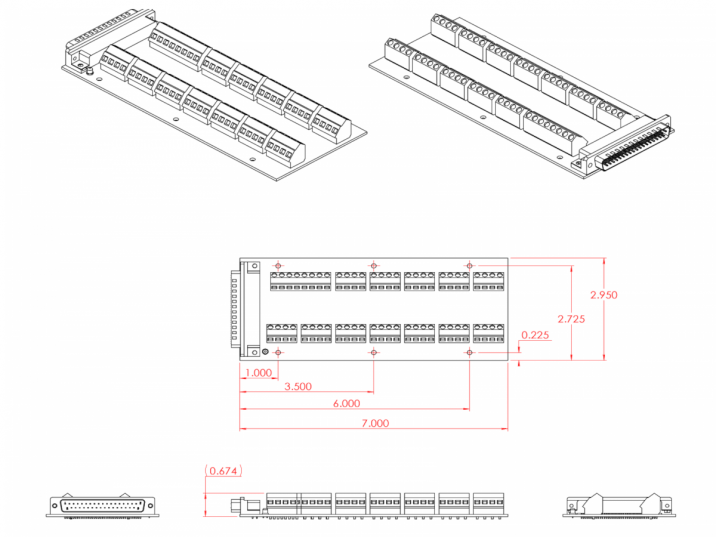

Rozšiřující karta LabJack CB37 se připojuje konektorem DB37 na LabJack U6, UE9 nebo T7 a poskytuje pohodlný přístup k šroubovým svorkám. CB37 je navržen tak, aby se připojil přímo k LabJack (viz obrázek níže), ale lze jej také připojit pomocí kabelu 37-line 1: 1 male-female (není součástí dodávky). Protože má CB37 V2.1 šroubové svorky se stejným uspořádáním IO/IO/GND/VS jako samotný U6/UE9/T7, je kompatibilní s moduly pro úpravu signálu LJTick..

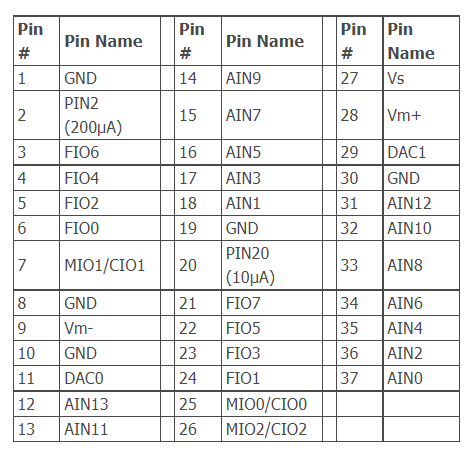

Níže uvedená tabulka ukazuje výstup konektoru DB37 na LabJack. Piny 1, 8, 10, 19 a 30 jsou všechny připojeny k GND na LabJack. Na CB37 se všechny svorky GND připojují k jedné zemnící rovině a tato zemnící rovina je připojena k pinům 1, 8, 10 a 19 konektoru DB37. Terminál AGND je jednoduše připojen ke kolíku 30 konektoru DB37. To znamená, že terminály GND a AGND se připojují ke stejné jediné pozemní rovině na LabJack.

Odkaz na technické stránky výrobce.
