HWPortal - řešení pro Váš dohled

Cloudový server HWPortal.cz představuje velmi zajímavou možnost pro zcela automatický sběr hodnot a řídících stavů s velmi snadno realizovatelným grafickým on-line sledováním a porovnáním všech současných i dlouhodobých měření během dnů, týdnů i měsíců, např. změn a výkyvů spotřeby, napětí, teploty, vlhkosti, osvětlení apod.

Co to je?!

HWPortal.cz je česká webová cloudová služba sběru, zobrazení a vyhodnocení různých naměřených veličin provozovaná českou firmou HWserver s.r.o.. Nejde o univerzální cloud, ale je vytvořen pro spolupráci s českými měřícími a monitorovacími jednotkami HWgroup s.r.o., jejichž sortiment je již velmi široký a umožňuje měřit a vyhodnocovat většinu potřebných provozních veličin:

  • Teplotu vzduchu i kapalin v rozsahu -50 až +200°C.
  • Vlhkost v rozsahu 10 až 100% RH.
  • Zaplavení bodové i plošné.
  • El. napětí v rozsahu 0 - 230 VAC a 0 - 60 VDC.
  • El. proud signálový 0/4-20 mA i výkonový 0 - 30 A střídavý nebo 0 - 200 A stejnosměrný.
  • Osvětlení s výstupem 0% až 100%.
  • Měření spotřeby / příkonu el. energie v kWh, spotřeby vody v m3, spotřeby plynu, spotřeby tepla.
  • Proudění vzduchu v rozsahu 1 - 10 m/s.
  • Detekce kouře a pohybu.
  • Dvoustavové veličiny (spínaný výstup) - přiblížení, překročení hladiny, překročení tlaku.

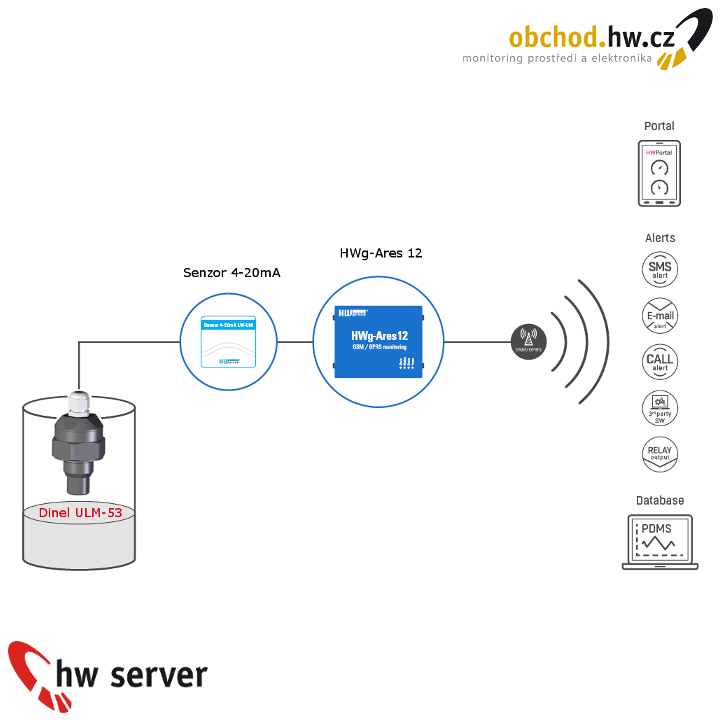

Dohled a ovládaní senzoru hladiny výšky. Příklad použití senzorů třetích stran (ultrazvukový senzor hladiny)





Možnosti využití cloudu HWPortal

K čemu vlastně může být dobrý takový webový cloudový server? Obecně řečeno cloudový server napojený na měřící a ovládací jednotky z praktického pohledu umožňuje snadnou vizualizaci a prezentaci naměřených hodnot i možnost vzdáleného ovládání přes internet z jakéhokoliv místa  na světě a z jakéhokoliv zařízení a to vše na jednom společném místě pro mnoho napojených jednotek. Hlavní je však ono "přes internet" a "z jakéhokoliv zařízení".

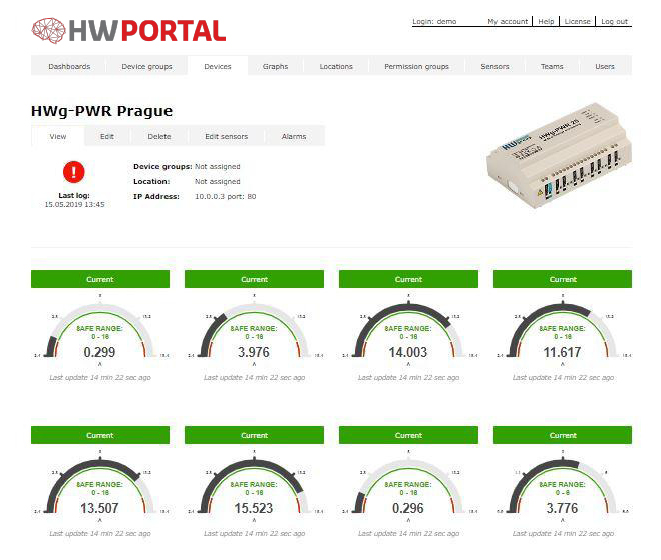

Náhled dashboardu s jednotkami PWR. Dohled nad spotřebou energie a kontrola, zda stroje pracují.



Měřící či ovládací jednotky, které na konkrétních místech (místnosti, venkovní prostředí, průmyslové haly apod.) sice mají vlastní ovládací rozhraní i zobrazení hodnot prostřednictvím vestavěného webového serveru, ale pro napojení z počítače na ně je nutné být připojen a na lokální LAN (ethernetovou) síť domácnosti, kanceláře či firmy. V běžné praxi vytvořit spolehlivý a dostatečně zabezpečený přístup do lokální sítě z vnějšího prostředí (z prostředí mimo dosah dané ethernetové lokální sítě) vyžaduje vytvořit nějaký šifrovaný VPN kanál, což vyžaduje buď složitou práci IT techniků něco takového nakonfigurovat, nebo použít přídavná zařízení vytvářející tunelový VPN kanál bez sice práce a spolehlivě šifrovaný, ale taková zařízení jsou poměrně finančně nákladná a přitom nedělají nic jiného, než ten komunikační přístup.

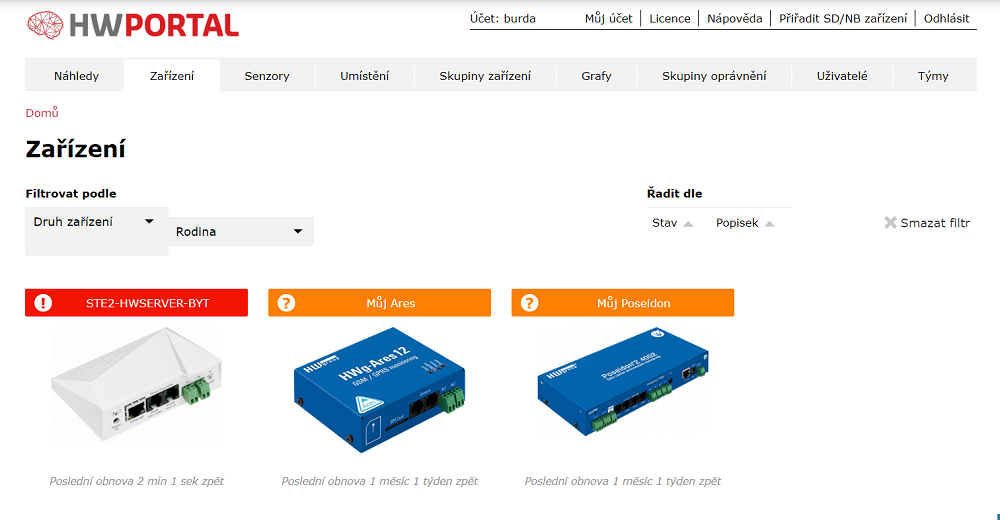

 Přehledné zobrazení jednotek připojených do HWPortalu.



A zde je, hlavní přínos služby HWPortal.cz. Umožňuje sbírat data z měřících jednotek, v sobě je zabezpečeně ukládat a následně velmi přehledně zobrazovat ve webovém prohlížeči libovolného PC, tabletu či chytrého telefonu. Stačí se jen přihlásit na web http://hwportal.cz a tam uvidíte hned všechna HWgroup měřící, monitorovací i ovládací zařízení, která v sobě mají aktivovanou funkci "Portal" a vyplněné konkrétní přístupové údaje pro vytvořený HWPortal účet. Pak již je takto nakonfigurované zařízení viditelné ve Vašem založeném HWPortal účtu a je možné si zobrazovat data i případně ovládat jeho výstupy (pokud zařízení výstupy má). Zprovoznění přenosu hodnot z HWgroup měřící ústředny na HWPortal je jednoduché a je k tomu potřeba jen připojit každou jednotku na síť s přístupem na internet, tedy jednoduše řečeno na lokální síť připojenou na router Vašeho poskytovatele internetu a nic více není potřeba, protože pro až 3 připojená zařízení je služba HWPortal zdarma - v ceně koupené HWgroup jednotky. Pouze pro velké množství jednotek současně připojených na jeden společný HWPortal účet, tedy již ve většině případů pro výrobní aplikace, je nutné zakoupit rozšíření služby.

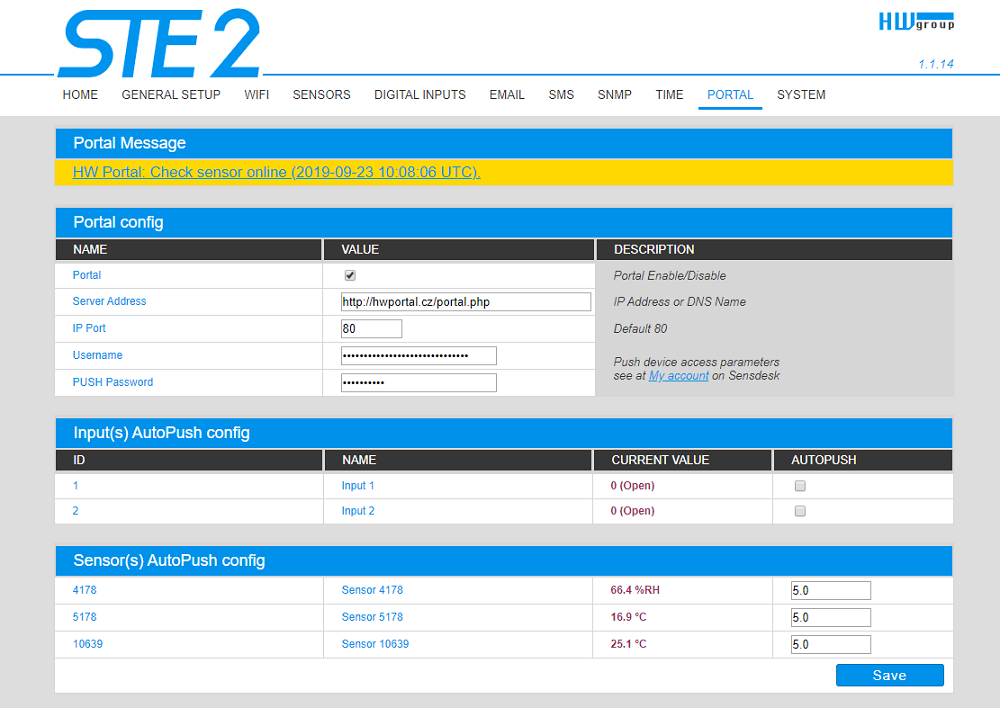

Nastavení jednotky STE2 v jejím web rozhraní.

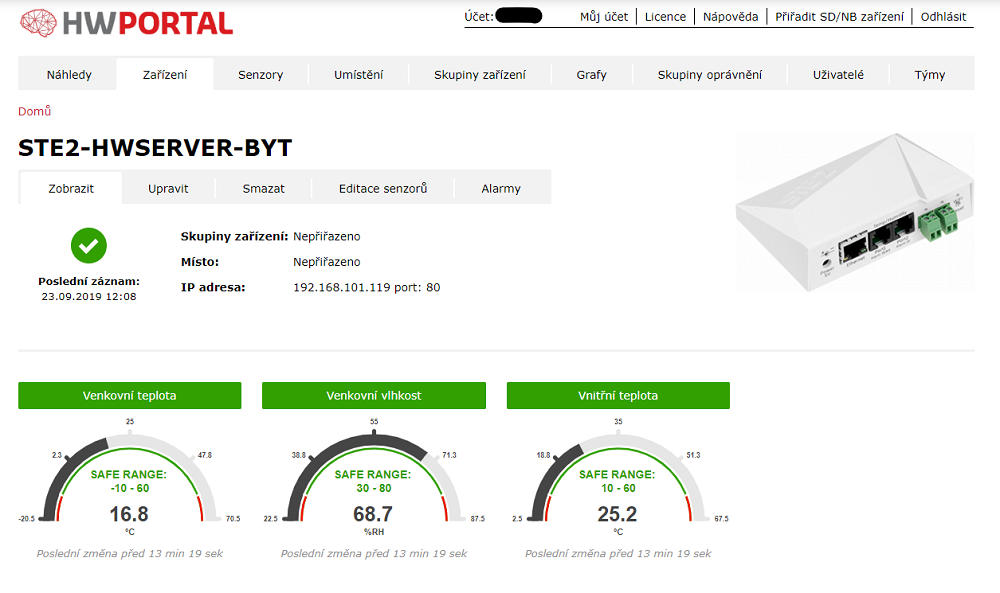

Jednoduché nastavení jednotky STE2 v HWPortalu.



Ve vašem HWPortal účtu pak lze nejen sledovat aktuální měřené hodnoty v reálném čase, ale i "historické" hodnoty v podobě zobrazení v grafu až 3 měsíce do minulosti. V grafu lze kliknout na libovolný bod zobrazené křivky dané veličiny a zobrazit hodnotu v jakýkoliv minulém okamžiku. Navíc lze v jednom grafu společně zobrazit vývoj libovolně více měřených veličin současně a tak velmi snadno porovnávat vývoj a rozdíl hodnot v čase. A to nejen u tzv. analogových měřených hodnot, jakými jsou například teplota, intenzita osvětlení, el. napětí apod. ale i u dvoustavových hodnot, jakými jsou například detekce přítomnosti vody / zaplavení, přítomnosti plynu, osoby, výrobku apod.

U HWgroup jednotek osazených spínanými výstupy (relé) je pak možné z webu HWPortal i jejich zapínání a vypínání a tedy například z mobilu zapínat vytápění, chlazení, světla apod., což je funkce velmi žádaná zvláště u moderní automatizace domácností a kanceláří.

Graf elektrické energie z jednotky PWR.



HWPortal v diagnostice a vývoji

Možnost sdružovat časový vývoj naměřených hodnot více senzorů nejen napojených na jednu společnou měřící jednotku, ale i naměřených hodnot ze senzorů napojených na různé jednotky prostřednictvím HWPortal funkce "Moje Grafy" je velmi zajímavá funkce pro potřeby dlouhodobé diagnostiky. V této oblasti je zásadní možnost snadného dlouhodobého kontinuálního měření s průběžným ukládáním hodnot s možností jejich následného snadného porovnání pro vyhodnocení. HWPortal s měřícími jednotkami HWgroup je tedy velmi zajímavé řešení zvláště pro dlouhodobé sledování / diagnostiku buď parametrů prostředí, vyvíjených strojů a zařízení nebo různých chemicko-fyzikálních experimentů.

Jednotka Poseidon2 4002 se senzory napětí, světla, teploty a vlhkosti. Rychlý, kontrolní náhled.



Sdružené grafy v HWPortal. Funkce Moje Grafy.



Například lze u fyzikálních experimentů dlouhodobě měřit teploty prostředí či kapaliny i současně ve dvou místnostech na dvou pracovištích vzdálených stovky i tisíce km a přitom naměřené hodnoty online porovnávat v jednom společném grafu. Nebo měřit teplotu, el. napětí a el. proud na dvou stejných zařízeních u dvou různých zákazníků a výsledky ihned porovnávat a vyhodnocovat tak například výkon či spolehlivost strojů v různých podmínkách. Studenti realizující dlouhodobý pokus ve školní laboratoři například mohou i s z prostředí domova kdykoliv sledovat stav a následné dlouhodobé vyhodnocení do závěrů experimentu.

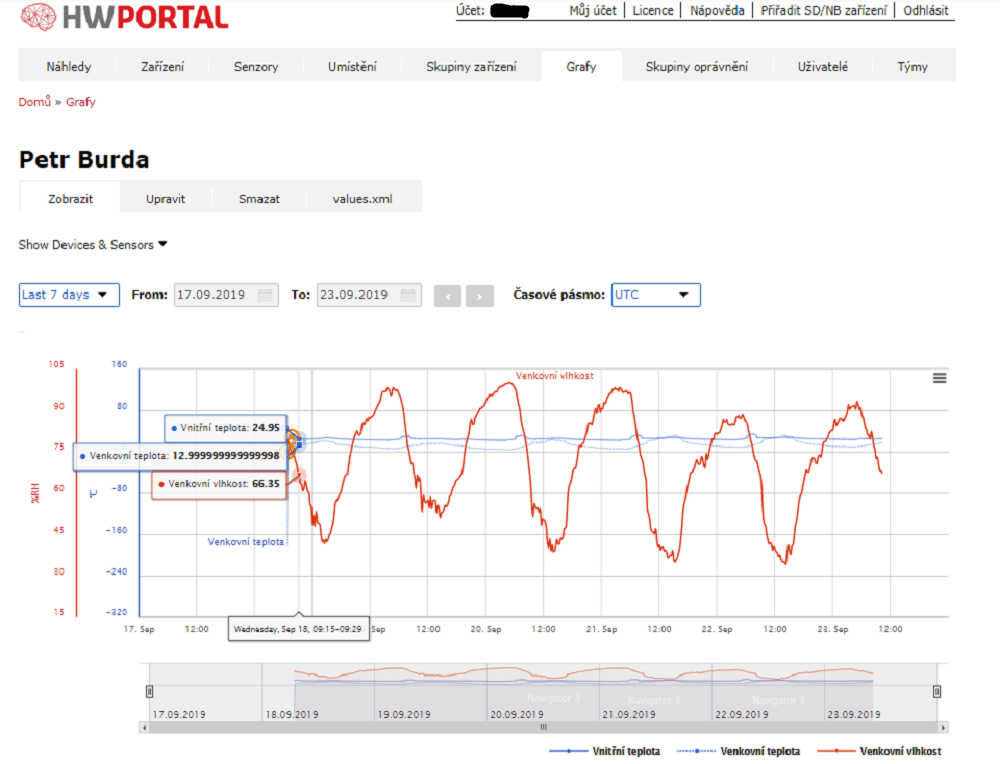

Sdružené grafy v HWPortalu. Funkce Můj Graf. Porovnávání dvou teplotních čidel.



Sdružené grafy v HWPortalu. Funkce Můj Graf. Kontrola za určité časové období.



Závěr

Výhodu cloudu HWPortal ve spojení s měřícími jednotkami HWgroup, jakými jsou Poseidon2, Ares, STE2 a Damocles2, je hlavně v maximální jednoduchosti zprovoznění a napojení na cloud HWPortal jen několika kliknutími myši. Odpadá tedy nějaké náročné programování nebo školení používání složitého přípravku. Služba HWPortal není vhodná pro rychle se měnící procesy, ale pro automatické měření pomalých zdlouhavých procesů měnící se v rámci hodin či dokonce dnů až týdnů. Zde je také zjevná hlavní výhoda zcela automatického záznamu měřených hodnot bez nutnosti zásahu obsluhy.

Antonín Vojáček
