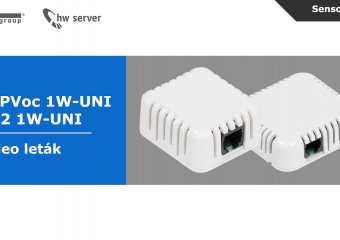

Senzor CO2 1Wire-UNI - Home box

Interiérový detektor teploty, vlhkosti a CO2 s 3m připojením 1Wire-UNI. Moderní design pro nenápadné instalace v kancelářích, bytech, nebo veřejných budovách. Vhodný do všech jednotek HWg podporující protokol 1Wire-UNI: Poseidon2, Ares, HWg-STE, STE2, SD, NB

Přítomnost CO2 je stále častěji diskutovaný problém v prostorách s vysokou koncentrací osob. Je dokázáno, že "vydýchané" ovzduší s vysokým obsahem CO2 má velmi negativní dopad na pozornost, únavu a ve vyšších dávkách i na zdraví obyvatel. Instalace monitoringu CO2 se stávají běžnou záležitostí ve vzdělávacích prostorách i v soukromém sektoru.

Naměřená data lze srozumitelně zobrazovat v cloudové aplikaci HWPortal.cz.

Článek o vlivu CO2 na člověka při pobytu v místnosti.

Kde použít Senzor CO2 1Wire-UNI

Školy, školky, místa s vyšší koncentrací osob
Kanceláře, zasedací místnosti, chodby
Bytové domy, hotely, penziony
Úřady, čekárny, sportovní haly

TECHNICKÉ VLASTNOSTI

Teplota

Rozsah měření – -30-+70 °C
Přesnost měření – 0,8 °C
Rozlišení – 0,1 °

Vlhkost

Rozsah měření – 0-100 % RH
Přesnost měření – 5% RH při 25°C
Rozlišení – 0,1 %RH

CO2

Rozsah měření – 300 - 40000 ppm
Rozlišení – 1 ppm v rozsahu 0 ppm - 2008 ppm, 6ppm v rozsahu 2008 ppm – 11110 ppm a 32ppm v rozsahu 11110 ppm – 60000 ppm
Přesnost měření – 50ppm + 3%
Teplotní stabilita ± 2.5 ppm / °C (v rozsahu 0-50 °C)

Hodnoty pro data ze senzoru CO2

Méně než 500ppm skvělý
500-800ppm velmi dobrý
800-1200ppm dobrý
1200-1500ppm špatný
Více než 1500ppm nezdravý

Maximální délka 1-Wire sběrnice – 20m
Maximální počet senzorů na 1-Wire UNI port – 1 (v případě více nutnost použít 1-Wire Hub Power)
Rozměry senzoru – 60x60x20 mm
Stupeň krytí – IP30
Komunikační rozhraní – sběrnice 1-Wire přes konektor RJ-11.
Kombinovaný senzor 3 hodnot – na sběrnici se tváří jako 3 nezávislé senzory
Napájení 5V z 1-Wire portu

Instalace, použití, kalibrace

Před prvním použitím je třeba sejmout víko senzoru s z vlhkostního čipu sundat ochrannou fólii.

Dále je třeba snímač připojit dodávaným 3metrovým kabelem k jakékoliv jednotce HW group vybavené rozhraním 1-Wire UNI a provést detekci senzorů

Hodnoty teploty a relativní vlhkosti jsou k dispozici ihned. Senzor CO2 je třeba nejprve nechat zkalibrovat v daném prostředí. Toto se provádí po dobu 7 dní, při nichž je třeba pravidelně a důsledně větrat alespoň 3x denně.
