RS232 - KOMUNIKAČNÍ KANÁL, KTERÝ NECHCE DO DŮCHODU

I když je RS232 již pár let na ústupu, v některých produktech se stále používá. Vzniká tak otázka, jak tato zařízení smysluplně propojit s moderní IT infrastrukturou

Převodníky RS232 a průmyslové váhy

Využití RS-232 předpokládalo, že zařízení bude mít ve své blízkosti počítač, který zajistí zpracování dat. Toto řešení je ale z funkčních i cenových důvodů přežité. I když existuje řada variant mini PC nebo PLC, jejich aplikace není levná, ani jednoduchá, ale hlavně vhodná pro dlouhodobý bezúdržbový provoz.
Poslední podmínka platí i pro váhy. Přesné váhy jsou nutností ve všech skladech s drobným materiálem, a to minimálně při inventuře. Kvalitní a přesné váhy jsou potřeba při mícháníbarev v autoopravárenském průmyslu, stejně jako při odvažování surovin v pekárně. Samostatnou kapitolou jsou váhy pro vážení vlaků (kolejové), kamionů (automobilové), nebo váhy na zbytky materiálů v silech, plošinové váhy atd…

Všechny tyto váhy mají vyhodnovací jednotku, kterou lze doplnit o sériový port RS -232, pokud není přímo z výroby vestavěn, a naměřená data využít v evidenci, pokladnách nebo informačních systémech.

Průmyslové prostředí snižuje spolehlivost RS-232 a tak je propojení častým zdrojem poruch. Selhání přenosu vyžaduje opakované vážení a přináší riziko poškození materiálu vlivem nesprávného poměru surovin nebo zdržení a nutné restartování systémů. Častým zdrojem poruch u RS-232 je také přepětí, které způsobuje nevratné poškození sériového portu bez možnosti další komunikace. Tomu předcházejí přídavné optoelektronické nebo elektronické oddělovače, které jsou ale dalším zdrojem poruch.
K nevýhodám sériové linky RS-232 patří i to, že dnes toto rozhraní není u téměř žádného počítače. A tak stejně nezbývá, než do řetězce přidat další převodník na USB nebo průmyslové RS-485.

Jednoduchou cestu, jak výstup RS-232 u vah využít, nabízí převodníky RS-232/LAN. Převodníky přináší několik výhod:

Zkrácení sériové linky na minimum snižuje riziko rušení a chyb
převodníky integrují váhu jako každý jiný počítač v síti
data z váhy jsou dostupné kdekoli
řada převodníků integruje buffer s kapacitou stovek tisíc vážení, což může v řadě aplikací poskytnout cennou zálohu dat

HW Server nabízí několik typů průmyslových převodníků:

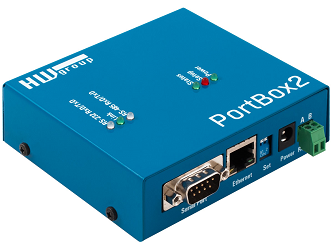

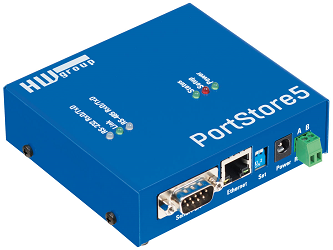

Převodníky od české společnosti HW Group. Jedná se špičku na trhu a to nejenom českém. Jednotky PortBox 2 a PortStore5 nabízejí plný sériový port, jednoduchou instalaci, robustní zpracování a extrémní spolehlivost

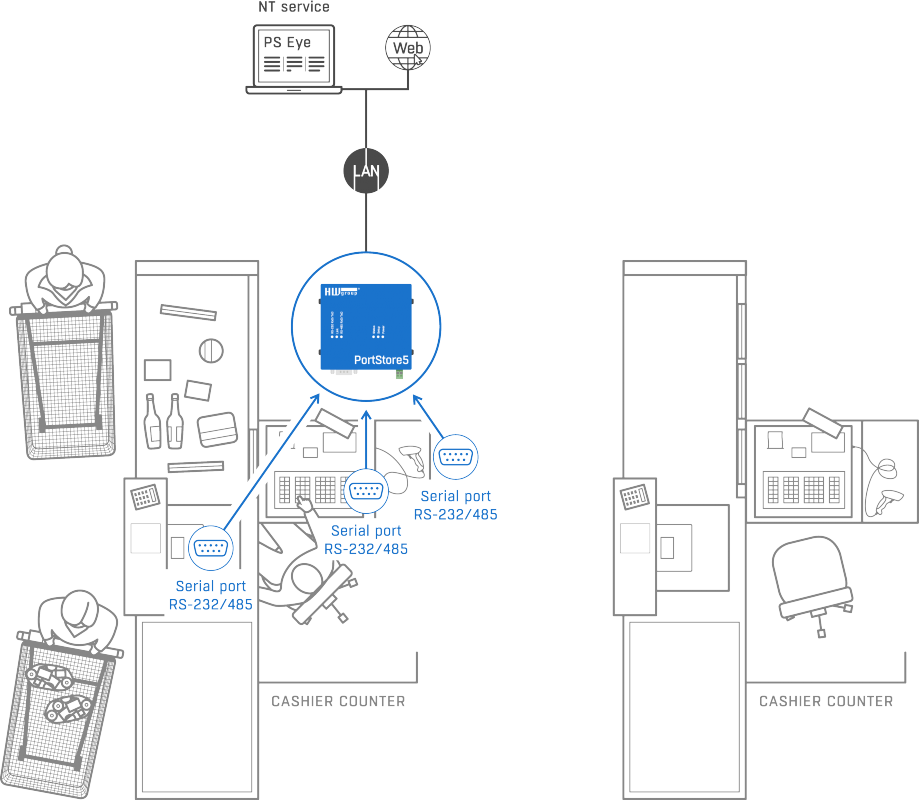

Aplikační příklad záznamu dat z vah v maloobchodě s jednotkou HWg PortStore5

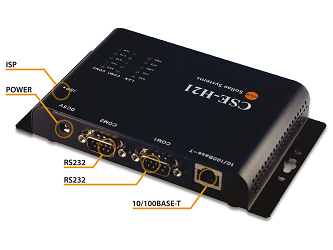

Převodníky od korejské firmy Sollae, která vyrábí jednotky ve vynikajícím poměru cena/výkon. Produkty firmy Sollae jsou v řadě variant, od jednoportových po čtyřportové jednotky. Připraveny na přímou montáž do stroje, nebo v miniaturním provedení pro uložení u zařízení. Taktéž je možné pořídit pouze samostatné moduly s výstupy.

Příklady vah
Výrobci a typy vah, které mají rs232 výstup a je možno k nim použít převodníky RS 232/LAN:

Průmyslová váha G&G TC6K | 6kg x 0.1g výrobce G&G
Kompaktní plošinové počítací váhy řady Professional 91 – výrobce SOEHNLE
Počítací váhy ADC – výrobce Snowrex
Vysoce přesné kompaktní váhy VIBRA CJ (OIML Třída II) s krytím IP 65, odolné proti vodě, prachu a nečistotám -výrobce Vibra
Váha laboratorní sušící MA 50/1.R – výrobce Radwag
Vážicí paletový vozík PV4T-L-L600/T – výrobce Zeman
Lékařská váha CAS PB 200kg pro vážení osob – výrobce CAS
